电子皮带秤

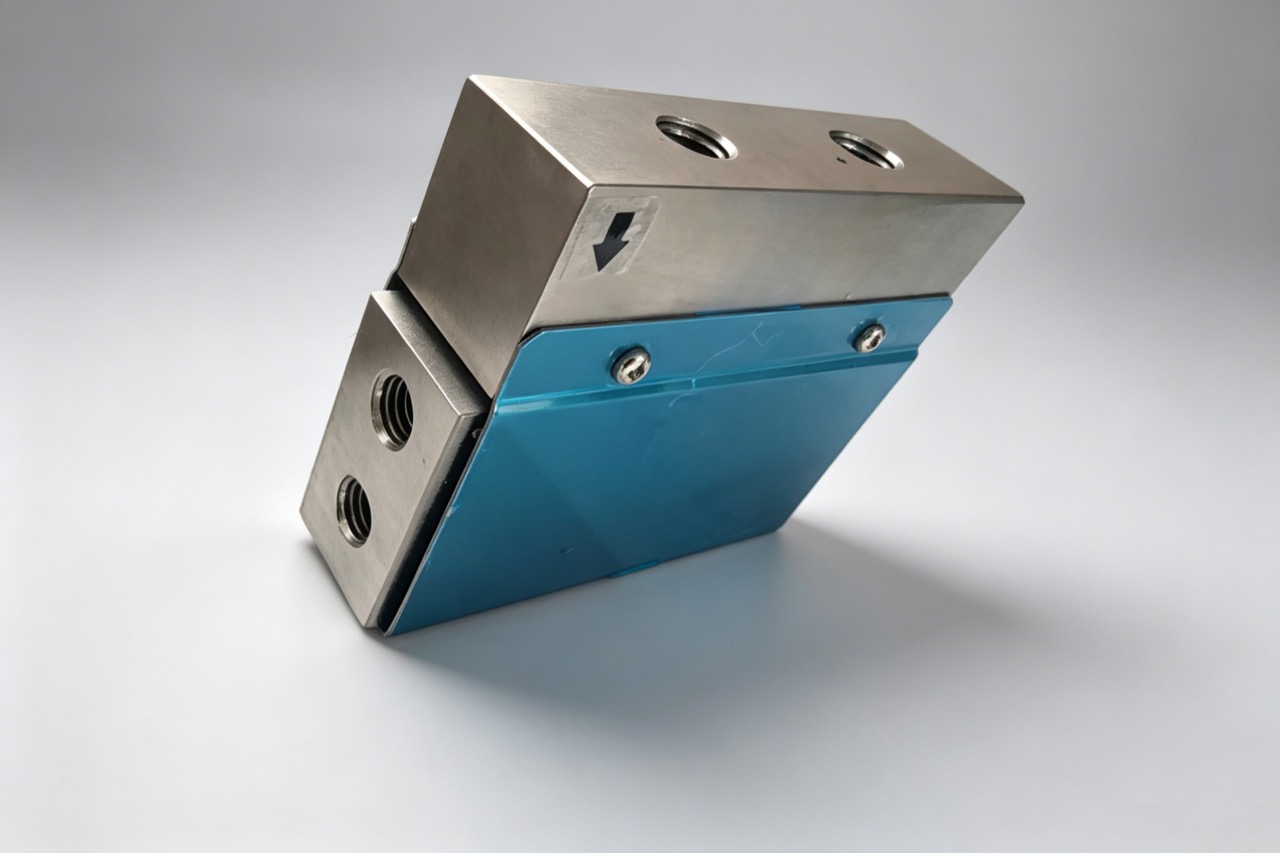

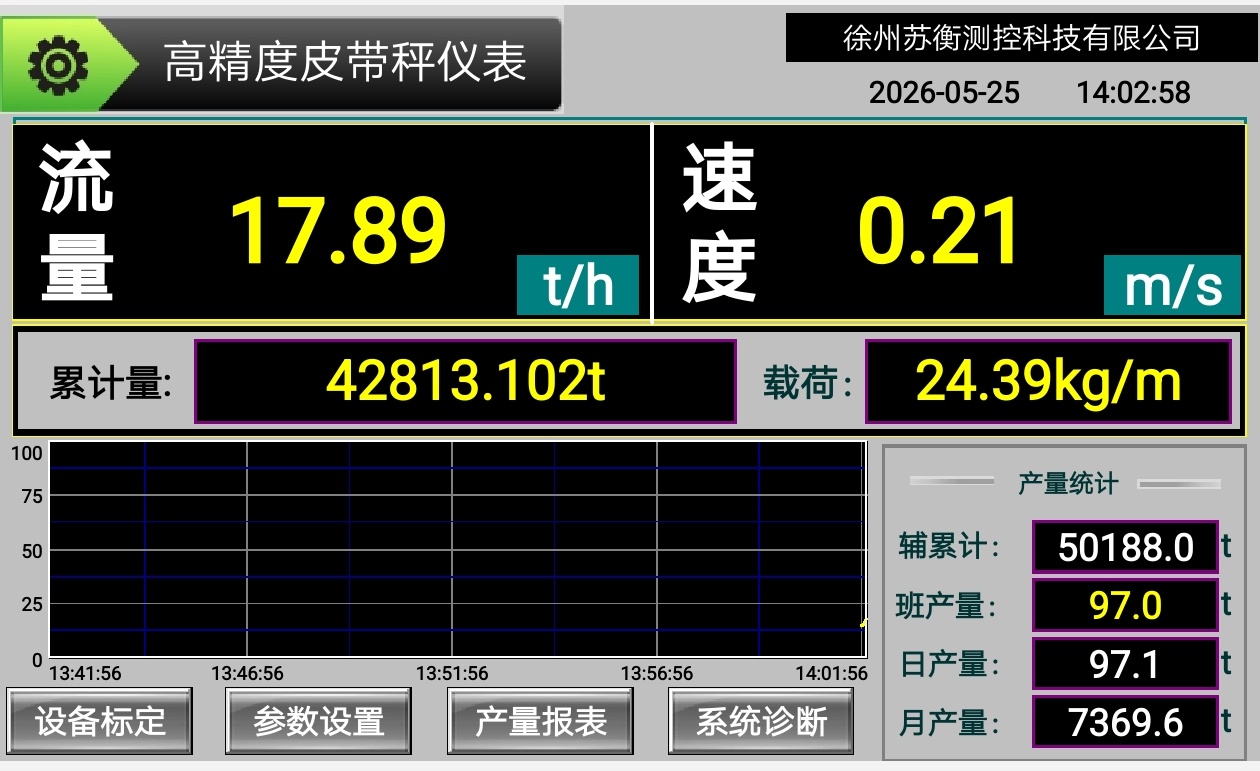

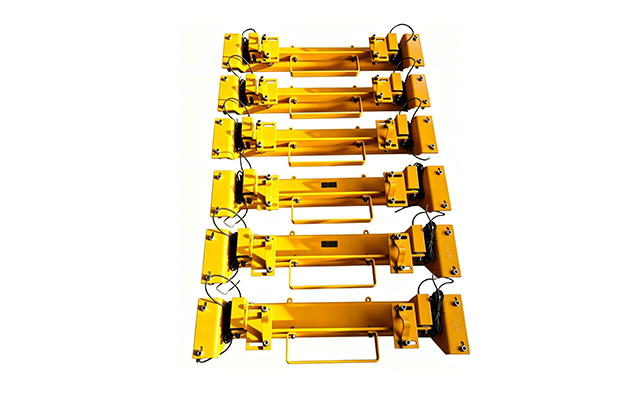

电子皮带秤通过安装在输送机托辊下方的称重传感器实时测量皮带上物料重量，同时测速传感器采集皮带运行速度。仪表将重量信号与速度信号相乘得到瞬时流量（t/h），并对时间积分得到累计输送量。称重框架采用单托辊或多托辊结构，多托辊通过增加称量段长度提高精度。传感器输出的mV级信号经放大器放大后由A/D转换器数字化，仪表内部采用数字滤波算法消除皮带振动、张力波动等干扰，确保计量数据稳定。

选型需确认五项核心参数：

• 皮带宽度：500-2200mm，与现有输送机一致
• 最大流量：根据物料堆密度和带速计算，留20%余量
• 精度要求：工艺控制±0.5%即可，贸易结算需±0.25%配多托辊
• 工况环境：高温/粉尘/防爆需选配相应防护等级传感器
• 通讯需求：是否接入DCS/PLC系统，选择对应协议

带宽超过1400mm时必须选多托辊结构。有贸易结算需求的场景，需确认当地计量部门认可的精度等级。

除了上述五项参数，现场条件往往更直接决定长期计量稳定性，建议一并确认：

• 物料特性：粒度、堆积密度、含水率、粘性、温度与腐蚀性。粘性大或含水率高的物料容易粘附托辊与皮带，是零点漂移的常见来源；高温物料需评估传感器耐温与隔热措施。
• 输送机倾角与带速：倾角过大时物料易相对滑动，带速过高或过低都会影响称量段内物料的稳定性，选型前确认实际运行区间。
• 安装段条件：优先选在皮带张力稳定的直线段，避开凹凸弧段、落料冲击点与卸料点；称重托辊与相邻托辊应保持对中、水平一致。
• 皮带张紧方式：重锤、螺旋或液压张紧对张力稳定性影响不同，张力波动会直接反映为计量波动。
• 防护与认证：粉尘、潮湿环境关注传感器与接线盒的防护等级和密封；防爆区域按区域划分选配对应防爆型式；食品、医药等行业需关注材质与可清洁性。
• 信号传输与抗干扰：传输距离较远时需考虑信号衰减与屏蔽，布线应避开变频器、电机等动力线并做好接地。
• 后期校准可达性：现场是否具备挂码或链码的操作空间、是否留有检修通道，直接决定日后校准能否方便执行。

实际选型中，建议把物料特性与安装段条件放在与技术参数同等重要的位置——多数计量不稳定的根因并不在仪表本身，而在机械安装与工况适配。

安装位置应选在皮带机直线段，远离导料槽、张紧装置和转载点至少3-5倍托辊间距。称重段托辊需逐一检测，径向跳动不超过0.2mm。

安装完成后先做空载运行，检查零点稳定性，零点波动应在满量程0.05%以内。负载调试采用链码标定或实物标定：链码标定操作简便适合日常校验；实物标定精度最高，是贸易结算级皮带秤验收的必须步骤。调试中常见问题是皮带跑偏导致零点漂移，需先调正皮带再标定。

日常维护重点：

• 每周检查称重托辊转动是否灵活，清理托辊表面粘料
• 每月做一次零点校准，确保零点不漂移
• 每季度用链码做量程标定，修正精度偏差
• 每年至少一次实物标定（贸易结算场景必须）

传感器接线盒要定期检查密封性，防止潮气进入导致绝缘下降。雨季前检查仪表箱密封条。仪表运行中如出现流量跳变，首先检查测速传感器是否松动、皮带是否有局部磨损。

三种校准方式的区别与适用场景：

• 零点校准：在空皮带运行状态下进行，用于消除皮带自重、张力与托辊摩擦带来的零点偏移，是日常最频繁的校准动作。
• 挂码 / 链码校准：用已知重量的砝码或标准链码模拟载荷，操作便捷、重复性好，适合日常核查量程，但与真实物料通过状态仍存在差异。
• 实物校准：让真实物料通过并与地磅等标准器比对，可信度最高，是贸易结算场景的最终依据，但组织成本也最高。

计量偏差的常见来源：皮带张力变化、托辊粘料或卡滞、皮带跑偏、测速轮打滑、传感器受潮或接线松动、落料冲击过大、环境温度变化等。

排查建议遵循"先机械、后电气，先零点、后量程"的顺序：先确认零点是否稳定，再看重复性是否良好，最后做实物比对；机械部分（托辊、皮带、对中性）检查完毕后再排查信号与仪表。

季节性维护：雨季前重点检查接线盒与仪表箱密封、做好防潮；北方冬季注意户外仪表箱保温防冻；高温季节关注仪表箱通风散热与传感器温漂。托辊、测速轮、密封件等易损件应按现场工况建立更换台账，避免带病运行。
