系统四大核心组成

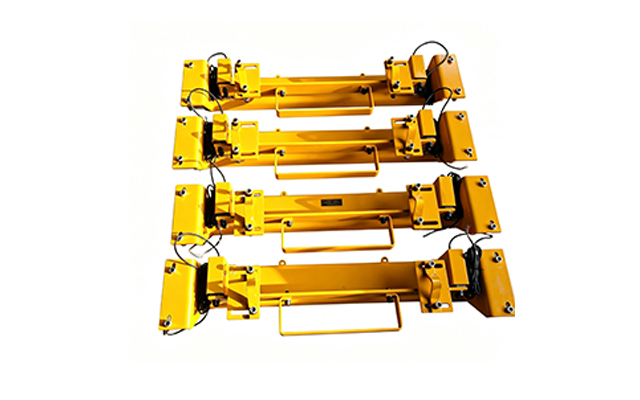

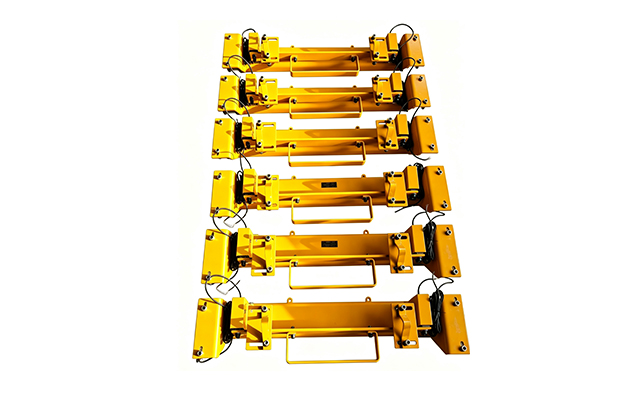

称重框架（Weighing Bridge）
全悬浮式或多托辊杠杆式称架，直接承受皮带上物料重量。采用高强度焊接钢结构，经过去应力处理，长期使用不变形。支持单托辊、双托辊、四托辊及多托辊配置，匹配不同精度需求。

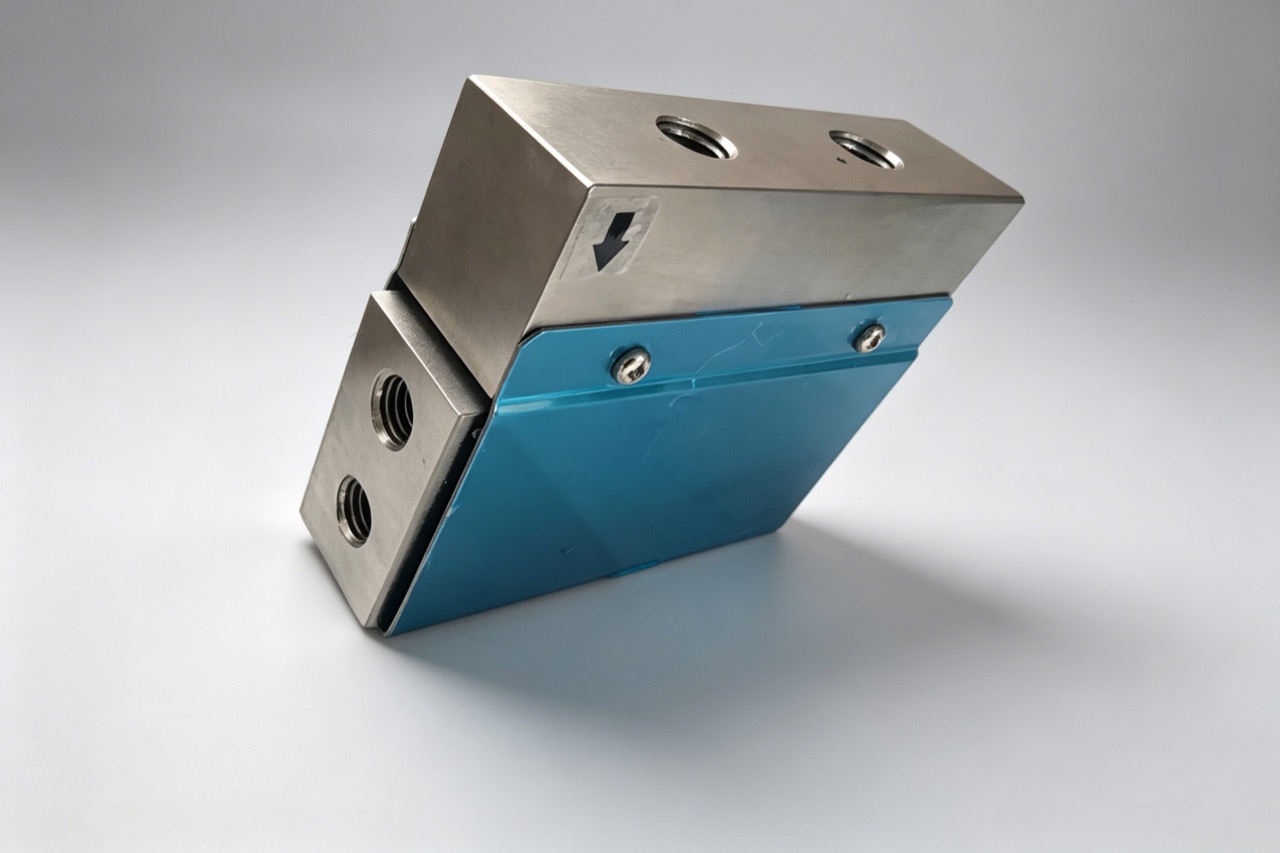

称重传感器（Load Cell）
C3/C6级高精度应变式称重传感器，量程75~500kg可选。灵敏度2.0±0.1mV/V，综合误差≤±0.02% F.S.。IP68防护等级，适应粉尘、潮湿、腐蚀性环境。多点均布设计确保受力均匀。
测速与信号采集
光电编码器或霍尔式测速传感器，实时采集皮带运行速度。高速A/D转换模块以1000Hz频率同步采集称重和速度信号，配合数字滤波算法消除振动干扰，保证动态计量稳定性。

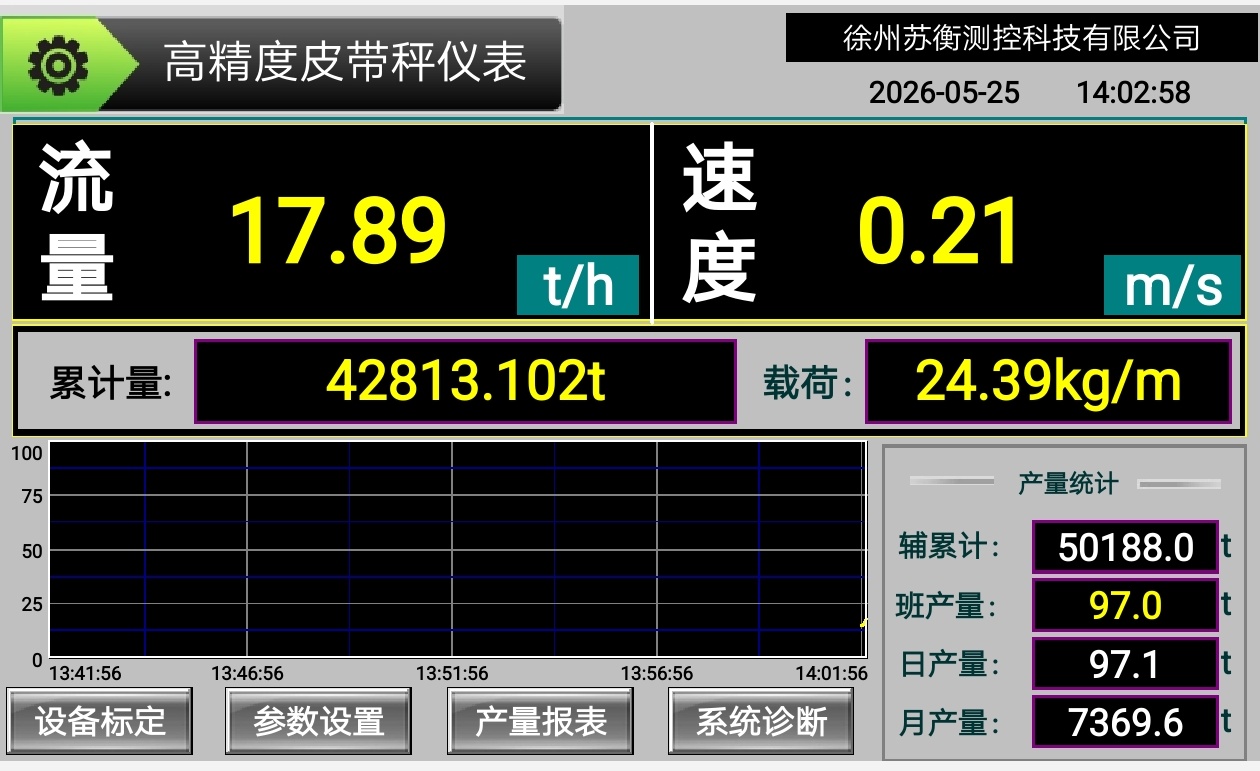

智能积算仪（Integrator）
ARM处理器核心，彩色触摸屏人机界面。实时计算瞬时流量、累计产量、皮带负荷率等参数。支持Modbus RTU/TCP、OPC UA、Profibus DP等多种通讯协议，无缝对接DCS/PLC/SIS系统。
工作原理：从力到数据的转换链路
1
物料重力
皮带上物料重量
→
2
传感器
重力→mV信号
→
3
测速编码器
带速脉冲信号
→
4
积算仪积分运算
流量×时间=累计量
系统的核心数学模型为：累计重量 = ∫ 线密度（kg/m）× 皮带速度（m/s）dt。在每一个采样周期内（通常50~200ms），仪表实时计算皮带上物料的线密度（单位长度物料重量），乘以当前带速得到瞬时流量；对流量进行时间积分即得到累计总重量。整个过程由智能积算仪自动完成，无需人工干预。
系统技术参数
| 系统型号 | SH-W 系列（按需定制） |
|---|---|
| 计量精度等级 | ±0.25%（贸易结算级）/ ±0.5%（工艺控制级）/ ±1%（过程监测级） |
| 称量范围 | 0 ~ 8000 t/h（根据带宽、带速和托辊槽角配置） |
| 适用带宽 | 500 / 650 / 800 / 1000 / 1200 / 1400 / 1600 / 1800 / 2000 / 2200 / 2400 mm |
| 皮带速度 | 0.5 ~ 5.0 m/s |
| 秤架形式 | 全悬浮多托辊式 / 杠杆式 / 直接承重式（按场景选择） |
| 称重传感器 | C3/C6级应变式传感器，量程75~500kg，IP68防护 |
| 测速方式 | 光电编码器 / 霍尔测速传感器 / 激光测速（可选） |
| 积算仪处理器 | ARM Cortex-A系列，采样频率50~1000Hz可调 |
| 显示界面 | 7寸/10寸彩色触摸屏，实时曲线趋势显示 |
| 通讯接口 | RS485 / RS232 / 以太网 / 4~20mA / 脉冲输出 / OPC UA / Modbus TCP |
| 数据管理 | 历史数据存储 ≥ 365天，U盘导出 / 远程上传 |
| 工作电源 | AC 220V ±10%，50Hz / DC 24V（可选） |
| 环境温度 | -30℃ ~ +60℃（传感器）/ 0℃ ~ +50℃（仪表） |
| 防护等级 | 传感器 IP68 / 仪表 IP54 / 秤架 IP65 |
与传统计量方式对比
| 对比项目 | 皮带计量称重系统 | 地磅/汽车衡 | 人工点包计数 |
|---|---|---|---|
| 计量方式 | 动态连续计量 | 静态间歇计量 | 人工估算 |
| 计量精度 | ±0.25%~±1% | ±0.02%~±0.1% | ±5%~20% |
| 自动化程度 | 全自动无人值守 | 需车辆进出 | 全程人工 |
| 实时性 | 秒级实时数据 | 批次滞后 | 无实时数据 |
| 工艺融合 | 可参与PID闭环控制 | 仅结算用 | 无法联动 |
| 投资成本 | 中等 | 较高 | 低但误差大 |
| 适用场景 | 生产线连续计量 | 出厂/进场结算 | 粗略估算 |
典型应用场景

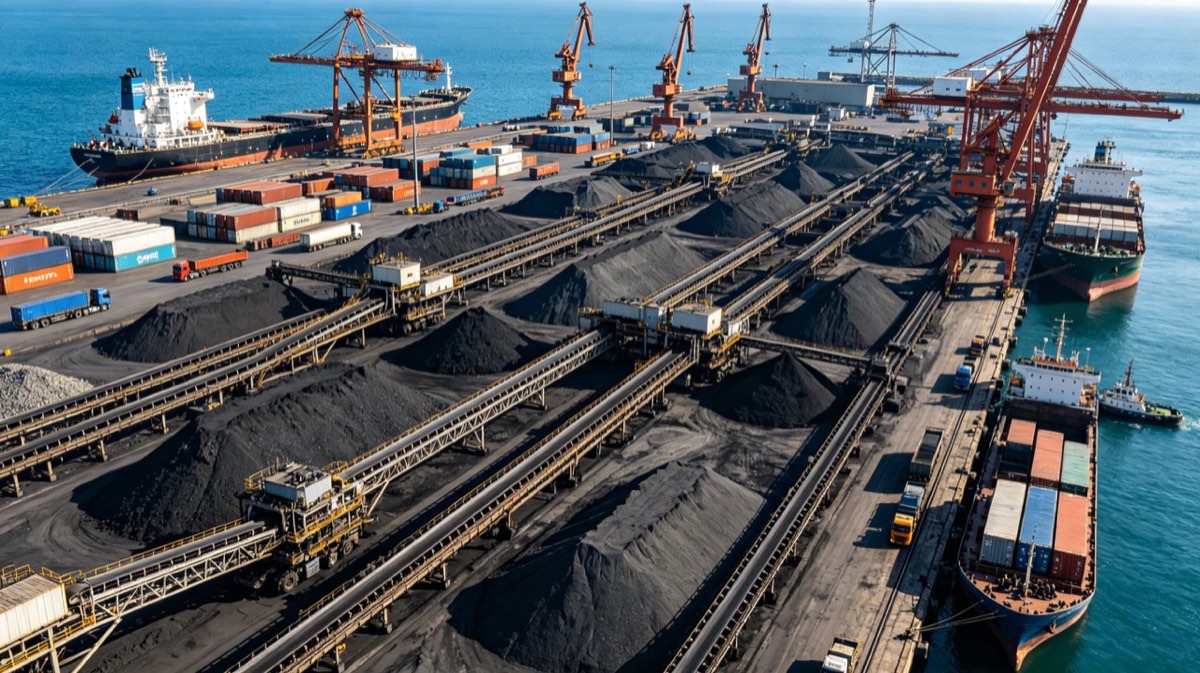

港口散料进出口
煤炭、矿石、粮食等大宗散货装卸船过程中的贸易计量，作为结算依据

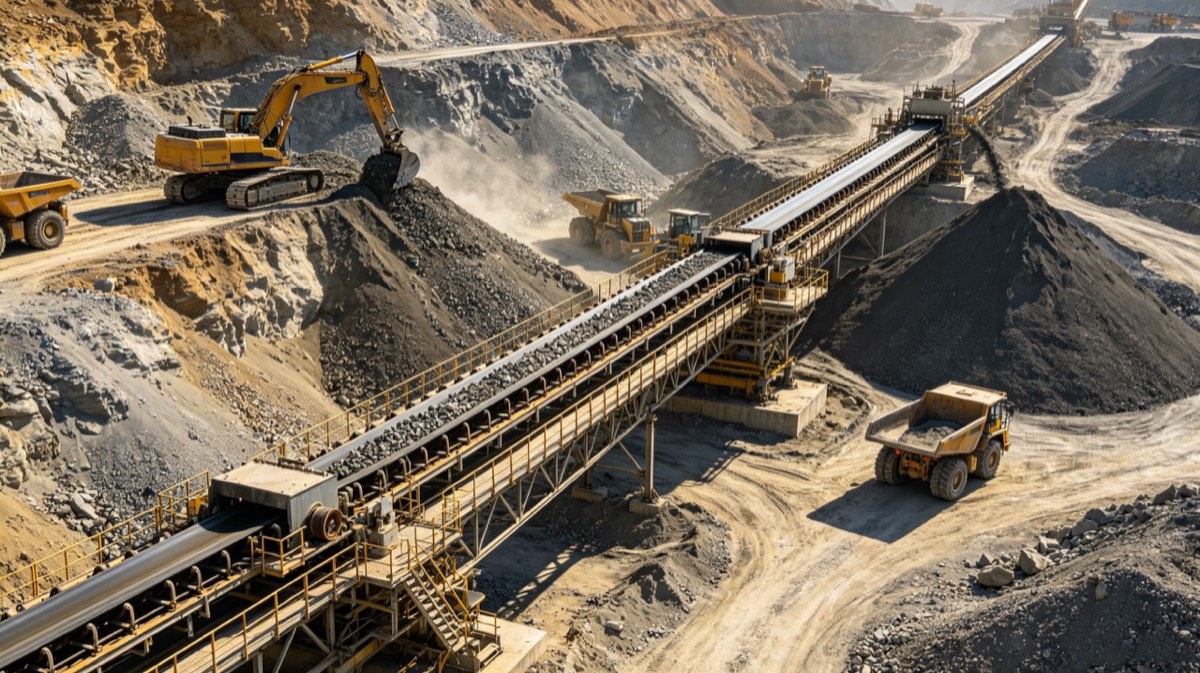

矿山产量统计
煤矿、铁矿、铜矿等原矿开采后的产出计量与配煤控制

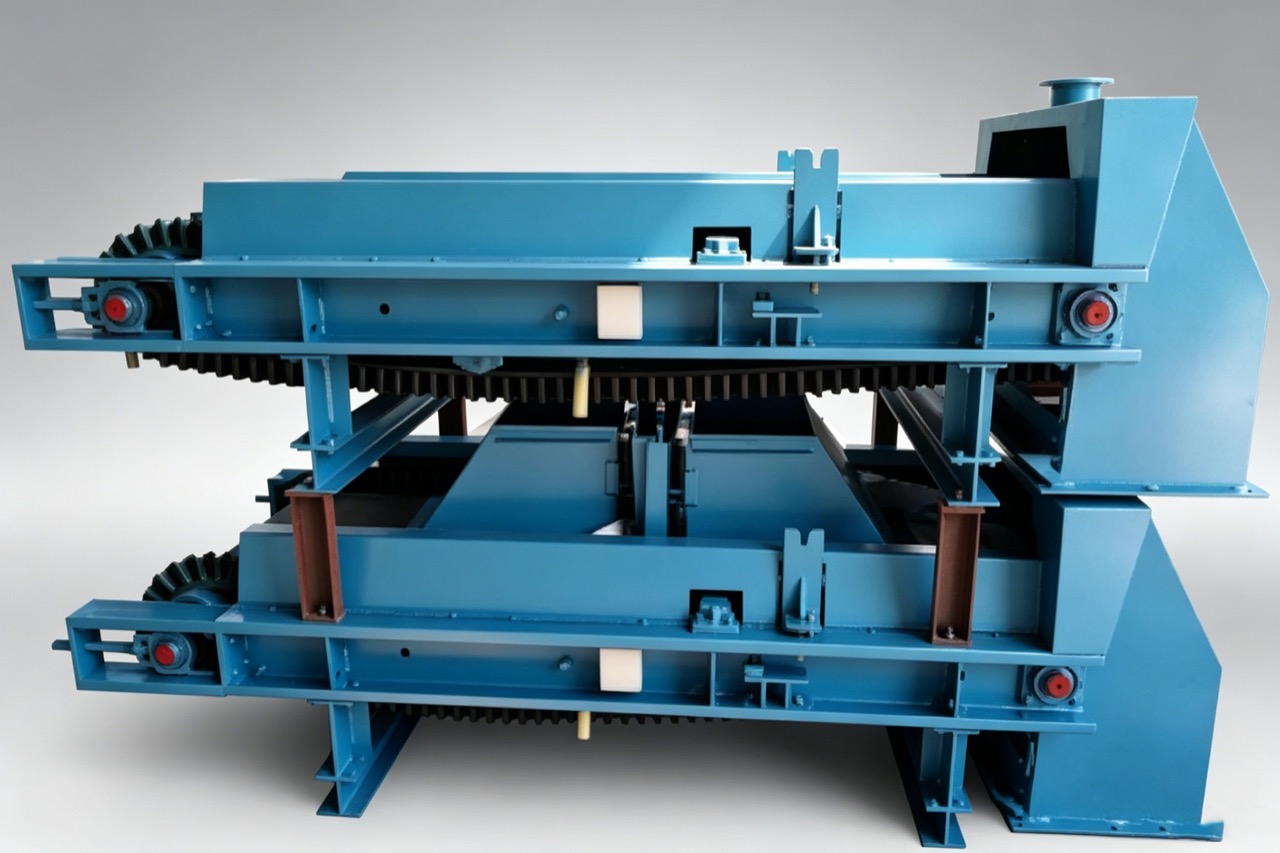

火电厂燃料管理
入炉煤的精确计量，用于燃烧优化、效率计算与成本核算

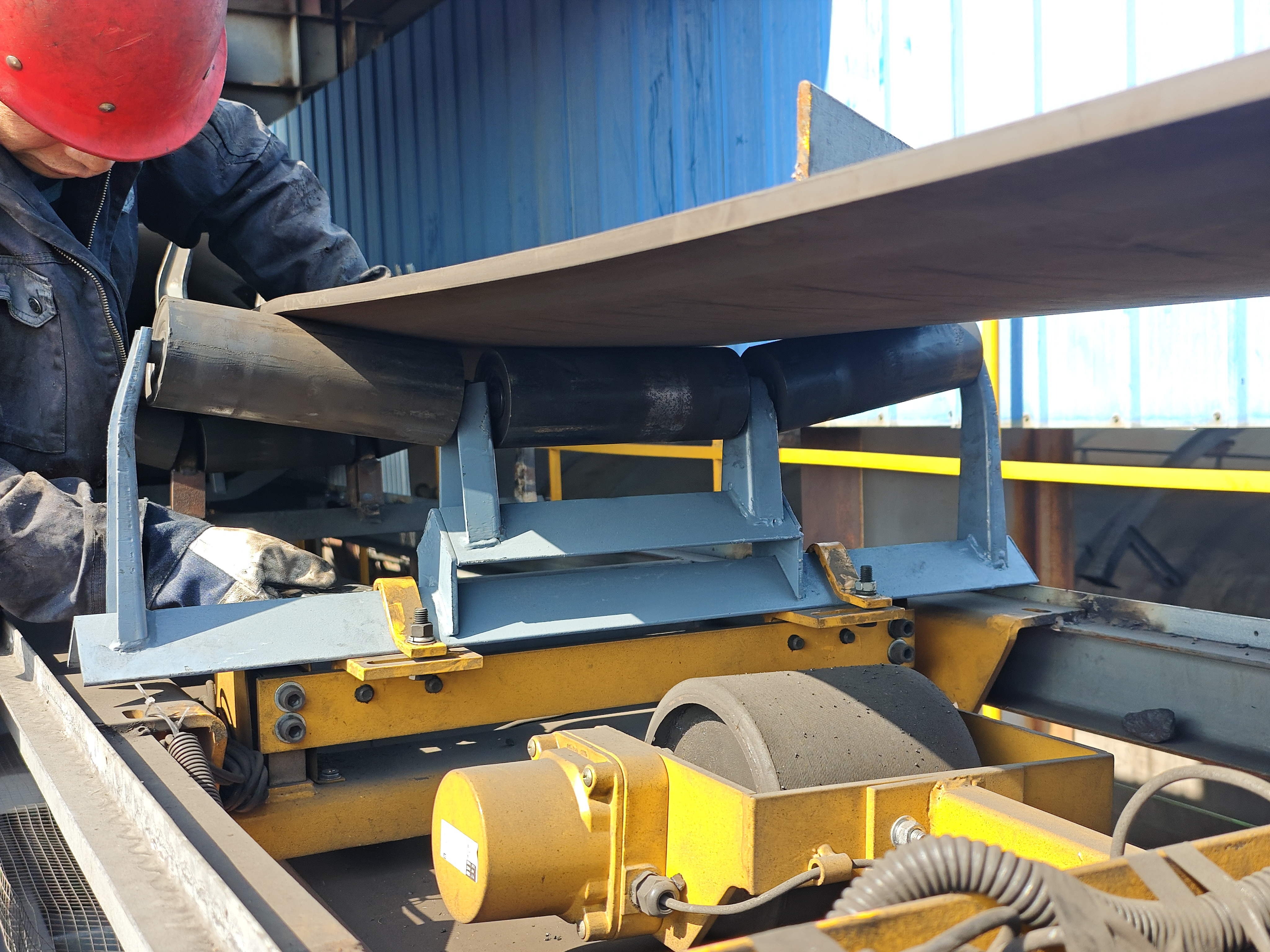

化工建材配料
水泥生料、化肥原料、化工粉体等连续配料的精确计量控制
如何选择合适的系统配置？
| 应用需求 | 推荐精度等级 | 推荐秤架形式 | 典型配置 |
|---|---|---|---|
| 贸易结算（买卖交接） | ±0.25% | 全悬浮4托辊以上 | C6传感器 + 高速积算仪 + 冗余测速 |
| 工艺配比控制 | ±0.5% | 全悬浮2~4托辊 | C3/C6传感器 + 标准积算仪 + PID调节功能 |
| 过程监控/产量统计 | ±1% | 杠杆式单/双托辊 | C3传感器 + 经济型仪表 + 基础通讯 |
| 简易计量/预算有限 | ±1%~2% | 直接承重式 | 基础传感器 + 入门级仪表 |
选型提示：不确定如何配置？提供您的皮带宽度、带速、物料类型和期望精度，我们的工程师免费为您出具详细的技术方案与报价。电话：188-1190-6890
